Zwei Touchsysteme | Zwei Serien | Acht Displays | Ein Interface

Unsere ACT I³ Serie ist erwachsen geworden. Seit mittlerweile drei Jahren auf dem Markt kommen die Displays aus dieser Serie in sehr vielen Applikationen zum Einsatz. Neben den bekannten Displays aus der PURE Serie haben wir die Displays konsequent weiterentwickelt. Neu hinzugekommen ist nun die PRO Serie. Wie unterscheidet sich diese Serie nun von der PURE Serie? Der Trend am Markt geht immer mehr zu Displays mit einem sehr weitem Blickwinkel und einem hohen Kontrastverhältnis. Dieses erreicht man durch den Einsatz einer anderen Zelle. Im Gegensatz zur PURE Serie werden bei der PRO Serie Zellen eingesetzt, welche speziell die Ausrichtung der Flüssigkristalle im Ansteuermoment anders anordnet. Das Ergebnis ist ein wesentlich besserer Blickwinkel und ein höheres Kontrastverhältnis.

Bei der Entwicklung dieser Serie war uns vor allem eins wichtig: die Kompatibilität zwischen den unterschiedlichen Serien. Somit können Sie nun ohne Probleme von einem Display der PURE Serie auf eines der PRO Serie upgraden. Oder Sie nutzen Displays aus jeder Serie und können dabei die gleiche Ansteuerhardware nutzen.

ACT I³ - Intelligent | Industrial | Interface

DIE FEATURES




BACKLIGHT

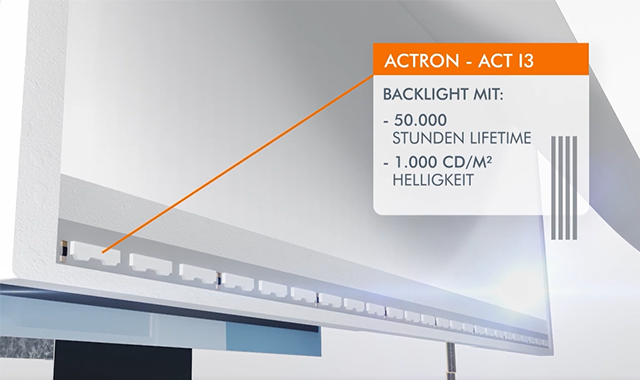

Eine Helligkeit von 1.000 nits bei mindestens 50.000 Stunden Lifetime; der Backlight-Treiber ist integriert und arbeitet in einem (weiten) Spannungsbereich von 5-12V. Die Helligkeit wird über einen PWM-Pin eingestellt.

Sollten 50.000 Stunden nicht ausreichen, müssen Sie nur die Grundhelligkeit der 1.000 nits reduzieren.






DAS ACT I³ TAIL

Ein niederohmiger Massebezug ist nicht nur die Grundlage für eine Bildung einer verlässlichen Signalintegrität, sondern spielt ebenso beim Thema EMV eine entscheidende Rolle. Viele Displays besitzen nur wenige Masseleitungen, wodurch der Massebezug bedingt durch die schnellen Taktsignale „schwimmt“. Ein solches Display neigt in einer Applikation nicht nur zu erhöhten Störemissionen, sondern ist auch entsprechend empfindlicher gegen Störungen von außen. Unsere Antwort ist ein 50-poliges Interface mit vielen Masseleitungen, dass das Display niederohmig mit der Applikation verbindet. Eine Metallplatte auf der Rückseite des Bauteilebereichs auf dem FPC, eine aufgebrachte leitfähige Beschichtung sowie eine intelligente Leistungsführung optimieren das EMV-Verhalten des Displays.

Die Dünnschichttransistoren der aktiv-Matrix eines TFT LCDs benötigen zwingend mehrere „lästige“ Spannungen. Unsere Lösung: Diese Spannungen werden vollständig auf dem FPC erzeugt. Bewusst haben wir die Komponenten nicht auf einer zusätzlich hinter dem Display angebrachten Platine gesetzt. So wird die Dicke des Displays nicht unnötig erhöht. Um Sie beim Design-In zu unterstützen, bieten wir eine umfangreiche Hard- und Software-Entwicklungsumgebung. Diese basiert auf dem leistungsfähigen STM32F429 der Firma ST Microelelctronics®.




UNSERE TOUCHLÖSUNGEN

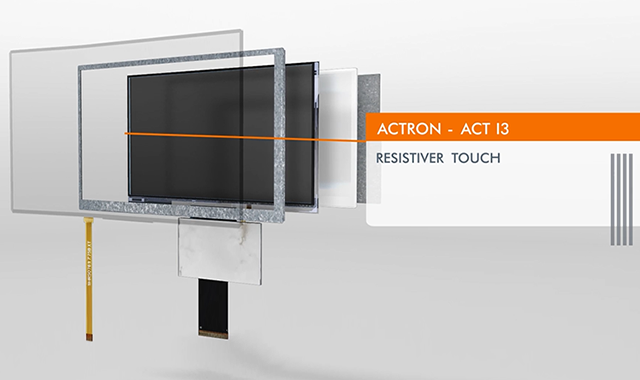

Flexibilität über Standard – dies war unser Gedanke – und somit drängte sich die modulare Idee regelrecht auf. Alle Displays stehen optional mit Touch (resistiv oder kapazitiv) zur Verfügung.

Wir helfen Ihnen bei der Auswahl. Auch wenn heutzutage kapazitive Touches immer mehr in Applikationen eingesetzt werden und das ist häufiger der Fall als man denkt, ist der resistive Touch mit all seinen Vorteilen immer noch ein vertrauter und zuverlässiger Partner.

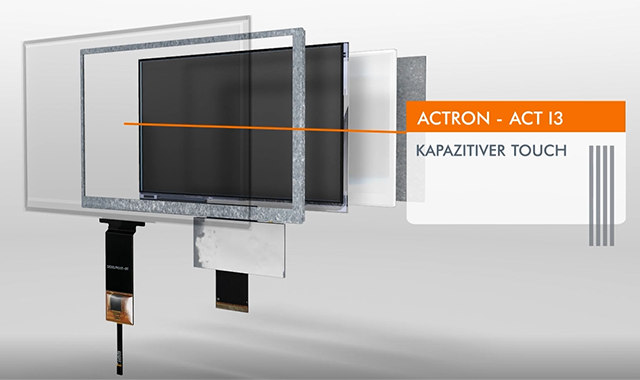

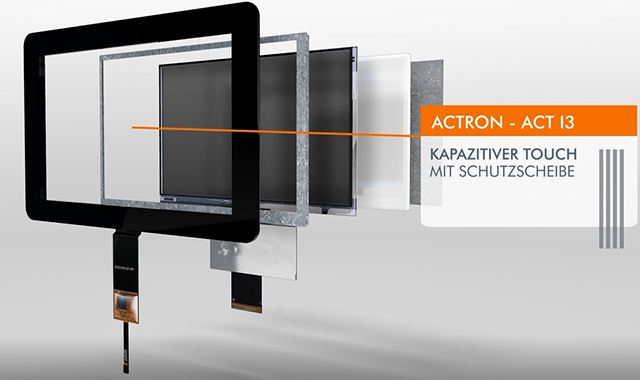

Bei den kapazitiven Touches gibt es zwei Möglichkeiten: zum Einen die Variante ohne schwarzen Frame und einmal mit. Selbstversändlich hat das mit den persönlichen Vorlieben zum Design zu tun.




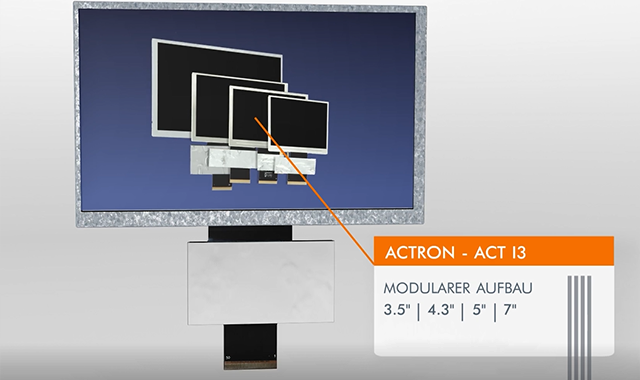

MODULARER AUFBAU

Bei der Auswahl der Größen haben wir uns bewusst auf die Anforderungen von Ihnen verlassen.

Daraus entstand eine Auswahl von vier unterschiedlichen Größen.



3.5"  |  4.3"  |  5"  |  7"






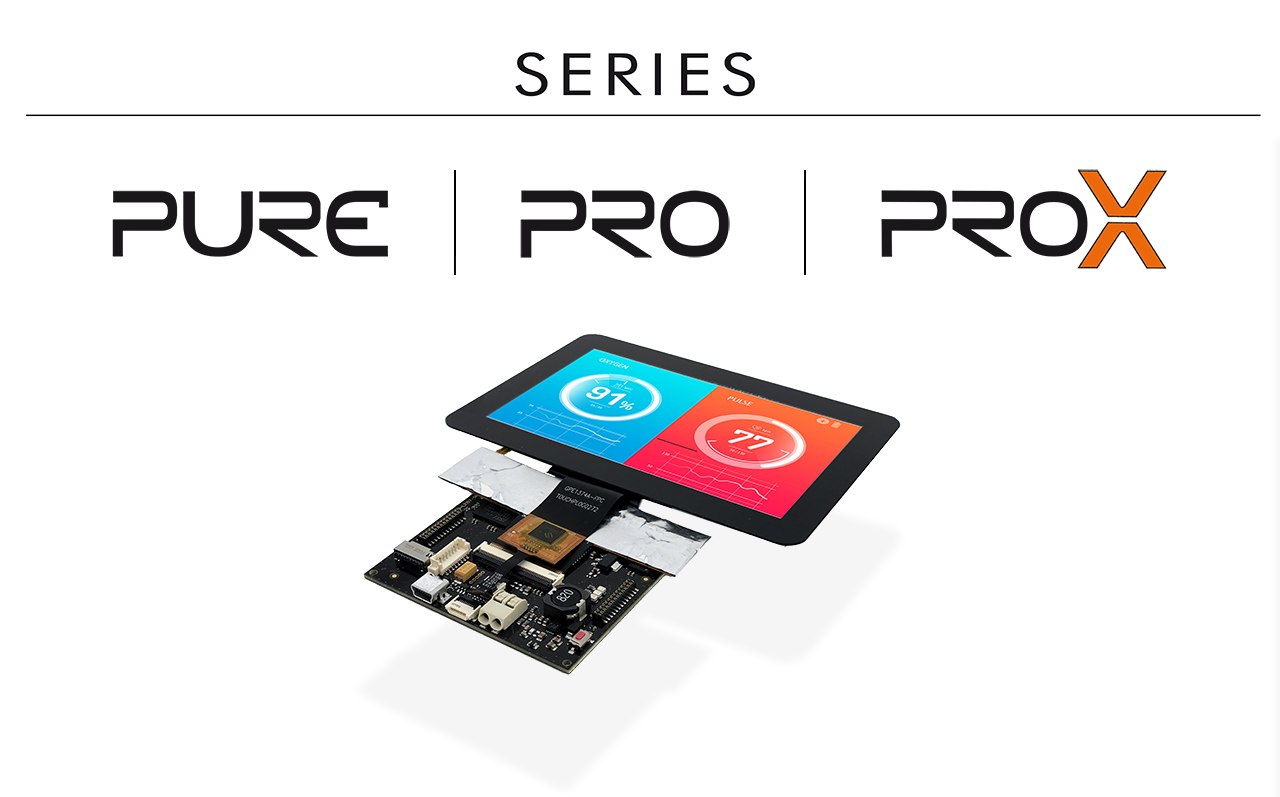

SERIES

FEATURES

acti3_kleiner
Einheitliches 24bit RGB Interface Pure Pure
Mindestens 50.000 Stunden Backlight Lifetime Pure Pure
Backlight Treiber Onboard (PWM & Digital) Pure Pure
1.000nits Helligkeit (ohne Touch) Pure Pure
EMV-Verhalten optimiert Pure Pure
Einheitliches 50-poliges Pinout Pure Pure
Weiter Eingangsspannungsbereich 5-15V Pure Pure
Automatische Displayerkennung Pure Pure
Slim-Design Pure Pure
Garantierte Langzeitverfügbarkeit Pure Pure

DISPLAYGRÖßEN


3.5" Pure Pure
4.3" Pure Pure
5" Pure Pure
7" Pure

TOUCH


Resistiver Touch Pure optional
Kapazitiver Multitouch (PCAP) Pure Pure

SPI KONFIGURATION


Bilddrehung   Pure
Farbanpassung   Pure
Gammaeinstellung   Pure


Weiter Blickwinkel

  Pure

Hohes Kontrastverhältnis

  Pure



ZUR PURE-SERIE

ZUR PRO-SERIE




DIE PERFEKTE ANSTEUERUNG

Sie müssen "mal schnell" ein TFT ansteuern um es den Kollegen zur Bewertung zu zeigen?

Oder suchen Sie nach einer fertigen Microcontroller-Plattform, um schnell und ohne allzu viel Aufwand mit dem Design Ihrer Applikation zu beginnen?

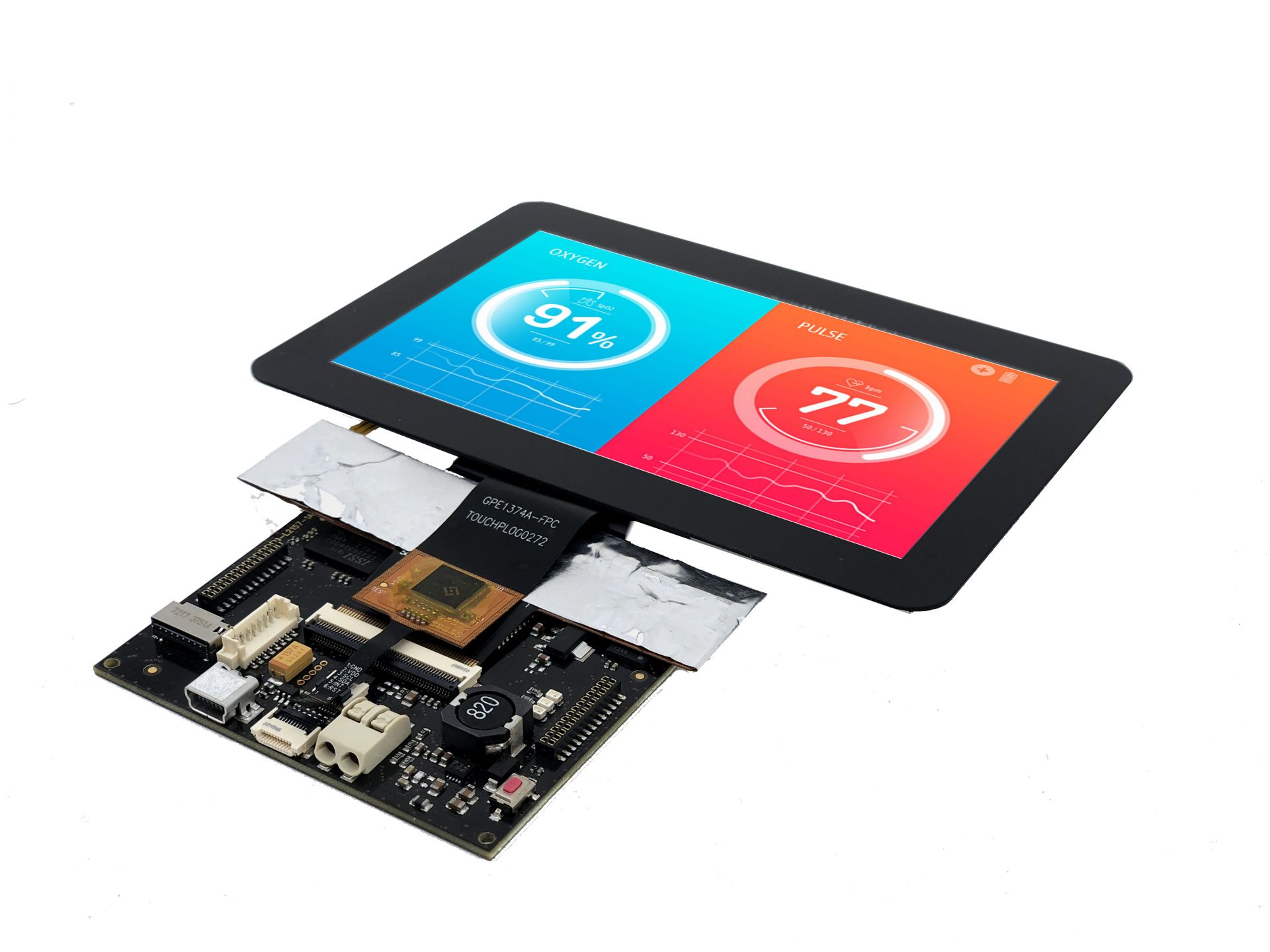

Lassen Sie uns Ihnen die Lösung vorstellen:       LIZARD

Vor allem in Verbinundung mit den TFTs der ACT I³ Serie haben Sie mit LIZARD das perfekte Arbeitstier, was Ihnen tatkräftig hilft.

Haben Sie Interesse? Dann schauen Sie sich die Details an.

ZUM LIZARD-BOARD
